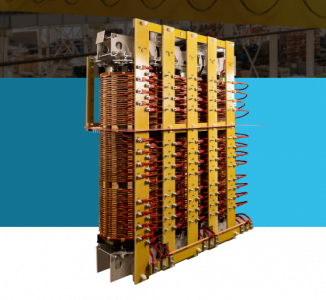

Промышленные силовые трансформаторы сухого типа: выбор, характеристики и преимущества российского производства

Выбор силового оборудования для промышленных объектов требует глубокого понимания технических нюансов, особенно в условиях текущего курса на импортозамещение.

Если вам необходимо купить надежный силовой трансформатор сухого типа на напряжение до 35кВ, который гарантированно справится с экстремальными нагрузками и суровым российским климатом, продукция компании «ЭЛЕКТРОФИЗИКА» представляет собой оптимальное решение.

В отличие от трансформаторов с литой изоляцией, трансформаторов с воздушно-барьерной изоляцией, выполненной кустарными методами или псевдо воздушно-барьерной изоляцией “монолит”, трансформаторы производства ООО «ЭЛЕКТРОФИЗИКА» используют технологию обмоток с воздушно-барьерной изоляцией, пропитанных по технологии вакуум-давление (VPI Dry Type), что обеспечивает при необходимости беспрецедентную устойчивость к перегрузкам и возможность работы при температурах до - 60 градусов Цельсия. Компания «ЭЛЕКТРОФИЗИКА» предлагает оборудование, соответствующее постановлению №719 и включенное в реестр Минпромторга, что делает его приоритетным выбором для государственных и стратегических оборонных заказов.

Классификация силовых сухих трансформаторов

Сухие трансформаторы классифицируются по множеству параметров, от которых зависит их цена, долговечность и сфера применения. Основное деление происходит по типу изоляции обмоток и функциональному назначению. Понимание этой структуры помогает специалисту, отвечающему за выбор оборудования, правильно заполнить опросный лист и избежать лишних затрат при проектировании.

Трансформаторы с литой и воздушно-барьерной изоляцией

На рынке традиционно доминируют две основные технологии сухой изоляции. Первая — это литая изоляция (часто упоминаемая как геафоль), где катушки заливаются эпоксидным компаундом в вакууме. Такая конструкция монолитна, но имеет некоторые недостатки: плохой теплоотвод из-за толщины слоя до 10 мм и полную неремонтопригодность при повреждении.

Вторая технология, на которой специализируется компания «ЭЛЕКТРОФИЗИКА» с 1998 года, — это воздушно-барьерная изоляция с обмотками, пропитанными по технологии вакуум-давление (VPI Dry Type). При изготовлении обмоток применяется вакуумная пропитка полиэфиримидной смолой, создающая защитное покрытие толщиной всего 0,2 мм. Это позволяет воздуху напрямую охлаждать проводники обмоток через вертикальные и горизонтальные охлаждающие каналы, что значительно увеличивает поверхность охлаждения и увеличивает, при необходимости, перегрузочную способность трансформаторов без увеличения объема активных материалов. Малый процент твердой изоляции обеспечивает низкий уровень частичных разрядов в изоляции обмоток и значительно повышает срок службы трансформатора.

Преобразовательные и распределительные трансформаторы

В зависимости от характера нагрузки, оборудование делится на следующие группы:

• Распределительные трансформаторы общего назначения. Применяются для питания жилых кварталов, офисных центров, промышленных цехов, подстанций метрополитена и железных дорог, собственных нужд электростанций и АЭС, преобразуя напряжение до 35кВ в стандартные 0,4 кВ.
• Преобразовательные установки. Необходимы для систем возбуждения турбо- и гидрогенераторов, частотного регулирования мощных электроприводов, тяговых подстанций метрополитена и железных дорог, электропривода карьерных экскаваторов, печных установок и т.д.

Технические характеристики и мощностной ряд

Технические параметры определяют не только эффективность передачи энергии (КПД), но и то, как оборудование впишется в существующие размеры помещения. Современное производство позволяет выпускать трансформаторы мощностью от 10 кВА до 25 МВА с классом напряжения до 35 кВ включительно.

Параметры напряжения: 6 кВ, 10 кВ, 20 кВ и 35 кВ

Большинство распределительных сетей в России работают на уровне 6-10 кВ. Однако технологические мощности завода позволяют изготавливать трансформаторы на класс напряжения до 35 кВ включительно. Это критически важно для крупных промышленных узлов и удаленных месторождений, где требуется передача энергии на большие расстояния с минимальными потерями. Электрическая прочность изоляции подтверждается испытаниями грозовым импульсом: например, для 10 кВ этот показатель составляет 75 кВ, а для 35 кВ - до 170 кВ.

Габариты, вес и требования к установке

Вес и габариты напрямую зависят от мощности и материала обмоток. Медь обладает лучшей проводимостью, что позволяет сделать аппарат компактнее, в то время как алюминий снижает общую стоимость, но увеличивает размеры. Ниже приведена таблица габаритов для стандартного ряда мощностей распределительных трансформаторов ТСЗ (в защитном кожухе IP21) при использовании медного проводника:

Важно учитывать, что при установке в стесненных условиях подстанций технология обмоток с воздушно-барьерной изоляцией дает преимущество: отсутствие горючей смолы снижает пожарную нагрузку, позволяя монтировать оборудование ближе к стенам при соблюдении норм охлаждения.

Маркировка и серии: ТС, ТСЗ, ТРСЗ, ТСЗП

Маркировка трансформатора — это его краткий технический паспорт. Основные серии продукции «ЭЛЕКТРОФИЗИКА» включают:

• ТС (Трансформатор Сухой). Исполнение без защитного кожуха со степенью защиты IP00. Предназначен для установки внутри специальных электропомещений.
• ТСЗ (Трансформатор Сухой Защищенный). Поставляется в разборном металлическом кожухе со степенью защиты от IP21 до IP54. Кожух защищает от случайного прикосновения к токоведущим частям и попадания капель воды или пыли.
• ТРСЗ. Трехфазный разделительный трансформатор в защитном кожухе. Используется для гальванической развязки цепей и повышения помехозащищенности оборудования.
• ТСЗП (ТРСЗП). Преобразовательная модификация, оптимизированная для работы с выпрямителями и преобразователями частоты, учитывающая специфику высших гармоник тока.

Стандартная комплектация любого исполнения включает систему температурного контроля обмоток и магнитопровода трансформатора с аналоговыми и цифровыми выходами, заводскую табличку, зажимы заземления и поворотные колеса для удобства монтажа. По требованию заказчика трансформаторы могут быть оснащены системой принудительного охлаждения, трансформаторами тока, системой контроля микроклимата.

Преимущества сухого исполнения в промышленности

Переход от масляных трансформаторов к сухим в промышленном секторе обусловлен жесткими требованиями пожарной безопасности и экологии. Однако внутри категории сухих трансформаторов трансформаторы с воздушно-барьерной изоляцией обладают рядом преимуществ.

• Во-первых, это стойкость к температурным ударам. Воздушно-барьерная изоляция стойка к резким переходам температуры с минуса на плюс. В то время как литая изоляция подвержена растрескиванию при таких переходах.
• Во-вторых, применение высокотемпературной изоляции на основе стекловолокна и арамидной бумаги класса нагревостойкости до 200 градусов позволяет трансформатору, изготовленному по специальному заказу работать в режиме постоянных перегрузок до 120% без ограничения по времени и без принудительного воздушного охлаждения вентиляторами. Материальные затраты на изготовление таких трансформаторов значительно ниже, чем на трансформаторы с литой изоляцией.
• В-третьих, это работа в агрессивных средах. Конвекционные диски обмоток обладают эффектом самоочищения, что доказано годами эксплуатации на цементных заводах и рудниках. Большое расстояние утечки по поверхности изоляции исключает перекрытия даже при высокой влажности до 98%.
• В-четвертых, это экологичность и ремонтопригодность. В отличие от трансформаторов с литой изоляцией, которые после выхода из строя отправляются на свалку, трансформаторы «ЭЛЕКТРОФИЗИКА» позволяют заменить отдельную катушку прямо на месте эксплуатации. Проводник (медь или алюминий) легко отделяется от изоляции для вторичной переработки.

Производство в России: импортозамещение и постановление №719

В современных реалиях наличие оборудования в реестре Минпромторга является обязательным условием для участия во многих тендерах. ООО «ЭЛЕКТРОФИЗИКА» располагает собственной технической и производственной базой полного цикла, включая намоточные станки, линию раскроя электротехнической стали, вакуумные пропиточные камеры и зарегистрированную в Ростехнадзоре испытательную электролабораторию. В 2010 году были введены в эксплуатацию новые цеха, что позволило увеличить выпуск до 1000 единиц оборудования в год. Весь цикл изготовления - от проектирования с помощью специализированного ПО до приемо-сдаточных испытаний - проходит на территории РФ. Продукция полностью соответствует требованиям ГОСТ Р 52719-2007 и международным стандартам МЭК. Это гарантирует, что заказчик получает не «переклеенный шильдик», а аутентичный российский продукт с реальной гарантией и сервисной поддержкой.

Как заказать: опросный лист, цена и сроки поставки

Процесс приобретения промышленного трансформатора начинается с заполнения опросного листа. Это ключевой документ, в котором фиксируются:

• Требуемая мощность и уровни напряжения (обмоток ВН и НН).
• Схема и группа соединения обмоток.
• Степень защиты кожуха (IP).
• Дополнительные опции: виброгасители, вентиляторы дополнительного воздушного охлаждения, климат-контроль внутри защитного кожуха, трансформаторы тока или устройство регулирования под напряжением (РПН).

Цена оборудования рассчитывается индивидуально и зависит от стоимости материалов (медь дороже алюминия) и сложности конструкции. Благодаря современному оснащению завода и наличию собственных «ноу-хау», сроки разработки документации и производства минимизированы. Для получения коммерческого предложения достаточно отправить техническое задание через официальный сайт или связаться с отделом продаж.

Реальные кейсы применения

Кейс №1: Крайний Север (Нефтедобыча)

• Проблема: Необходимость питания буровой установки при температуре до -55°C с частыми пусковыми перегрузками двигателей. Стандартные трансформаторы с литой изоляцией трескались при резком включении на морозе.
• Действие: Установка трансформатора ООО «ЭЛЕКТРОФИЗИКА» серии ТСЗ и системой предварительного обогрева внутри кожуха.
• Результат: Безаварийная работа в течение 5 лет, успешные запуски оборудования без предварительного длительного прогрева помещения.

Кейс №2: Метрополитен (Тяговая подстанция)

• Проблема: Ограниченное пространство в тоннеле и высокие требования к пожарной безопасности (отсутствие токсичного дыма).
• Действие: Поставка компактных сухих трансформаторов в исполнении IP21 с медными обмотками.
• Результат: Оборудование успешно прошло проверку на минимальное выделение энергии горения (всего 1.1% от веса), что критично для эвакуации людей в случае ЧП.

Глоссарий терминов

• IP (Ingress Protection): Степень защиты оболочки от проникновения твердых предметов и воды. IP21 - защита от пальцев и вертикальных капель; IP54 - защита от пыли и брызг со всех сторон.
• Частичный разряд: Электрический разряд, который не перекрывает полностью изоляцию между электродами. Главная причина старения литой изоляции; в открытых обмотках физически невозможен.
• VPI (Vacuum Pressure Impregnation): Технология пропитки катушек в вакууме под давлением, обеспечивающая полное проникновение лака в поры изоляции.

FAQ: часто задаваемые вопросы

1. Можно ли использовать сухой трансформатор на улице?

Да, можно при условии установки трансформатора в специальном защитном кожухе степени защиты не менее IP43 и применения системы контроля микроклимата для обеспечения нахождения трансформатора в холодном резерве.

2. Чем медь лучше алюминия в обмотках?

Медь имеет меньшее удельное сопротивление, что позволяет уменьшить габариты трансформатора. Медные обмотки также более устойчивы к динамическим нагрузкам при коротких замыканиях.

3. Требуется ли обслуживание сухому трансформатору?

Затраты на эксплуатацию минимальны. Обслуживание сводится к периодическому осмотру и очистке обмоток от пыли (если она накапливается) без использования специального дорогостоящего оборудования.

Заключение

Силовые сухие трансформаторы компании «ЭЛЕКТРОФИЗИКА» — это не просто альтернатива импорту, а технологически более совершенный продукт для жестких условий эксплуатации. Использование обмоток с воздушно-барьерной изоляцией, пропитки VPI Dry Type и изоляции класса нагревостойкости до 200°С делает их более стойкими к перегрузкам и экстремальным температурам, в отличии от трансформаторов с литой изоляцией. Выбирая отечественного производителя, вы получаете оборудование, включенное в реестр Минпромторга, полную ремонтопригодность и уверенность в надежности энергоснабжения вашего объекта на десятилетия вперед.
