Распределительные сухие силовые трансформаторы


Распределительные сухие силовые трансформаторы

Мощность, КВАот 10 до 17 000
Класс нагревостойкостиF или Н
Гарантия3 года
ISO 9001 IP54



Варианты материала обмотки

  • Алюминий
  • Медь

Варианты типа обмотки

  • Нерасщепленная
  • Расщепленная

По требованию заказчика преобразовательные трансформаторы оснащаются:

  • проходными трансформаторами тока ТПОЛ-10, ТПЛ-20, ТПОЛ-20 в зависимости от класса напряжения сетевой обмотки трансформатора;
  • экраном между сетевой и вентильной обмотками;
  • блоком контроля температуры трансформатора;
  • защитным кожухом, обеспечивающим степень защиты до IP31.

Стандартное исполнение IP00 без защитного кожуха

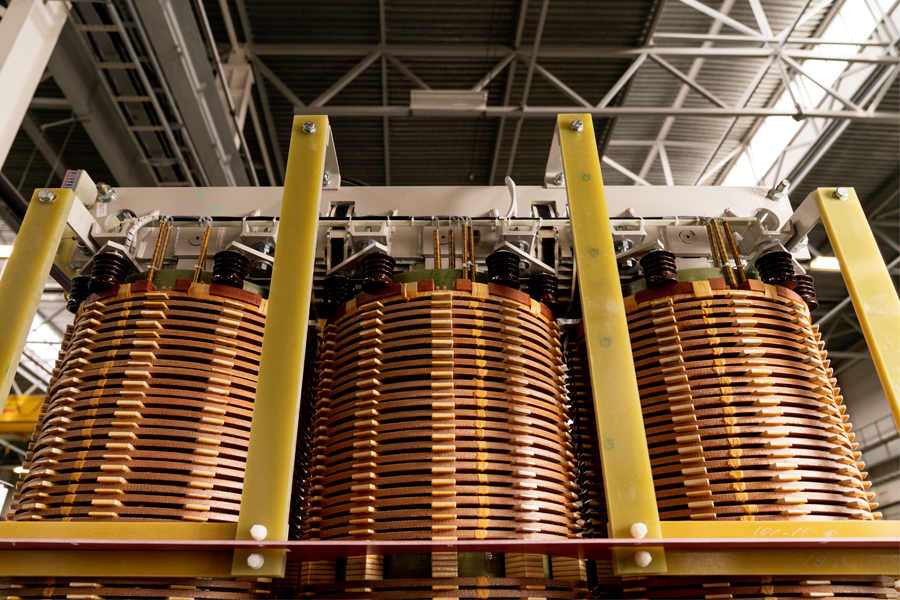

  • Трансформатор типа ТС
  • Заводская табличка с номинальными данными
  • Болт заземления 2 шт.
  • Поворотное колесо 4 шт.
  • Система контроля температуры обмоток НН (пофазно) с релейным выходом и выдачей 2-х дискретных сигналов
  • Контактные площадки сверху для подсоединения ВН и НН
  • Паспорт трансформатора
  • Руководство по эксплуатации

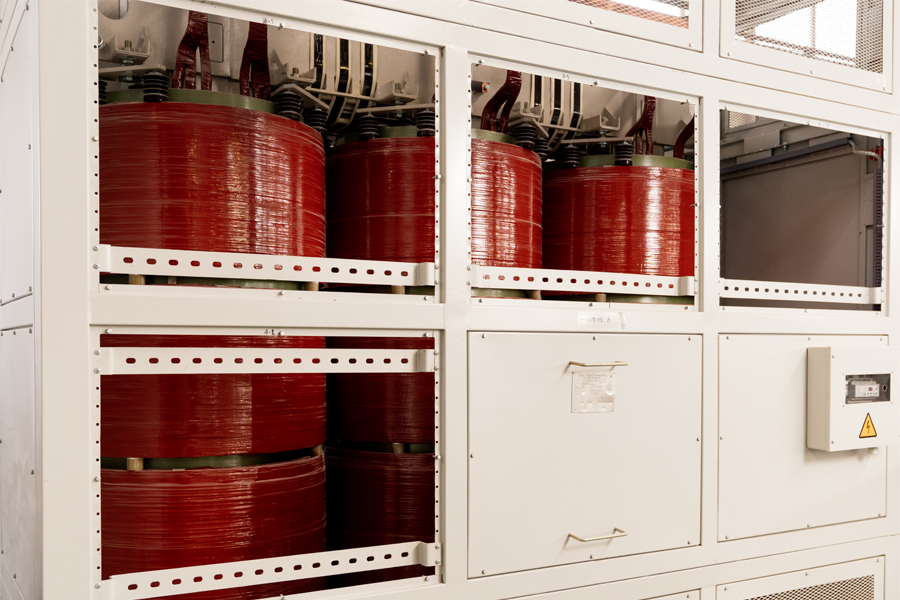

В защитном кожухе до IP54

  • Комплектность по варианту 1
  • Разборный защитный кожух, смонтированный на опорных швеллерах трансформатора со степенью защиты от IP21 до IP54.
  • Степень защи­ты кожуха определяется при заказе



Общая конструктивная схема трансформаторов:

ТРАНСФОРМАТОР ТИПА ТС

ТРАНСФОРМАТОР ТИПА ТСЗ СО СТЕПЕНЬЮ ЗАЩИТЫ IP21



Размеры и масса каждого трансформатора уточняются при каждом конкретном заказе.

Повышенный класс пожаробезопасности

F1

Просмотр документа

Высокая мощность

25 - 17 000 кВА

Просмотр документа

Производится

в России

Просмотр документа

Высокая перегрузочная способность

120% - 140%

Просмотр документа
